X射线衍射测试_材料XRD图谱分析
简介
X射线衍射（XRD）作为一种成熟的非破坏性分析手段，能够提供关于材料微观结构的详尽信息，在学术基础研究与工业应用领域均具有重要价值。

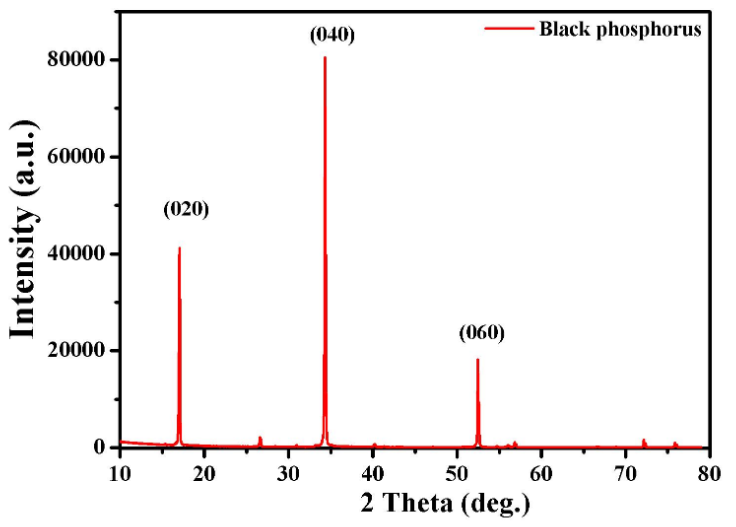

通过对材料样品进行X射线衍射测量并获取相应的衍射图谱，可分析材料的成分及其内部原子或分子的排列结构与形态。该技术广泛应用于物相鉴定、晶粒尺寸表征、点阵参数测定、结晶度分析、残余应力评估以及晶体取向与织构的测定。XRD分析具有样品无损、无污染、检测高效、精度高以及可获取信息量丰富等显著优势。
常见问题
1. 粉末样品量不足对XRD测试结果的影响
在X射线衍射（XRD）测试中，粉末样品需均匀、致密地覆盖整个样品台（样品架）的有效照射区域，以确保入射X射线束完全照射于样品表面。若样品量不足或铺展不均，将导致以下问题：
- 背景散射增强： 入射X射线部分直接照射于样品台（通常为单晶硅、玻璃或金属材质），样品台的散射信号叠加于样品信号之上，显著抬高背景基线；
- 信噪比（SNR）劣化： 背景计数 Ibkg 增大，而样品特征衍射强度 Ipeak 不变，导致 Ipeak/Ibkg 降低，弱峰可能被背景淹没；
- 定量偏差： 若背景扣除不充分，积分强度计算将产生系统误差，影响物相定量及晶胞参数精修的可靠性。
- 建议： 送样量应确保样品层厚度 ≥1 mm 且表面平整，必要时采用零背景样品台（zero-background holder）以降低基板贡献。
2. 衍射峰强度低或无明显衍射峰的成因分析
衍射峰强度 I(hkl) 由结构因子 Fhkl 、多重性因子 Phkl 、洛伦兹-偏振因子 LP(θ) 、温度因子 e−2M 、吸收因子 A(θ) 及仪器因子共同决定。在实际测试中，以下因素占主导地位：
| 因素 | 机理说明 | 典型表现 |
|---|---|---|
| 结晶度（Crystallinity） | 非晶相或纳米晶粒导致相干散射区尺寸 L 减小，衍射峰展宽（Scherrer展宽：β=Kλ/Lcosθ ）且积分强度下降；完全非晶样品仅呈现弥散散射包（amorphous halo） | 峰宽增大、峰强降低，甚至无分辨峰 |
| 样品量不足 | 有效散射体积减小，总衍射强度 I∝Veff 降低 | 所有峰均匀减弱，背景相对突出 |
| 仪器发射功率 | X射线管功率（Cu靶典型值：40 kV/40 mA ）决定入射光子通量 Φ0 ；功率不足导致 I∝Φ0 下降 | 全谱信噪比降低，弱峰消失 |
| 择优取向（Preferred Orientation） | 片状/针状晶粒的定向排列导致特定 (hkl) 面的结构因子被增强或抑制 | 部分峰异常强/弱，偏离PDF标准卡片 |
| 吸收效应 | 高吸收系数样品（如含重元素的化合物）导致X射线穿透深度有限，有效体积减小 | 低角度峰相对较强，高角度峰显著衰减 |
3. 步长、扫描速度与数据质量的关联
参数定义
| 参数 | 符号 | 定义 |
|---|---|---|
| 步长（Step Size） | Δ2θ | 探测器（或测角仪）的角位置增量，决定角度分辨率 |
| 计数时间（Counting Time） | tstep | 每步的驻留时间，决定该步长的累积光子计数 |
| 扫描速度（Scan Speed） | ω | ω=Δ2θ/tstep ，单位通常为 °/min |
对测量结果的影响
- 步长选择： Δ2θ 应小于预期最窄峰半高宽（FWHM）的 1/3 至 1/5 ，以充分采样峰形。过大的步长导致峰形失真（aliasing），过小则无谓增加总扫描时间。
- 计数时间与信噪比： 计数统计涨落服从泊松分布，标准差 σ=N ，相对标准差 σ/N=1/N 。延长 tstep 使累积计数 N∝tstep 增加，从而提升 SNR ∝tstep 。
- 扫描速度权衡： 固定总机时下，减小 Δ2θ 需同步缩短 tstep ，可能导致单步计数不足、SNR 下降。因此，精细结构分析（如Rietveld精修、晶格参数精确测定）推荐采用小步长（0.01∘–0.02∘ ）配合较长计数时间（1–5 s/step ）；快速筛查则可采用大步长（≥0.05∘ ）与短计数时间。
4. XRD定量分析的精确度评估
常规XRD物相定量分析（如内标法、RIR法、Rietveld全谱拟合法）通常被归类为半定量（semi-quantitative）或半精确定量方法，其精确度受以下因素显著制约：
| 误差来源 | 影响机制 | 量级估计 |
|---|---|---|
| 微吸收效应（Microabsorption） | 多相体系中各相线性吸收系数差异导致有效体积权重偏离名义配比 | 5–20% |
| 择优取向 | 非随机取向使特定晶面衍射强度偏离理论值 | 10–50% |
| 峰重叠与背景扣除 | 复杂物相体系中峰形函数拟合的不确定性 | 2–10% |
| 仪器稳定性与制样重复性 | 光源强度漂移、样品装填差异 | 1–5% 结论： 常规XRD定量结果的相对误差通常在 ±5% 至 ±20% 量级，适用于物相组成的趋势判断与相对丰度估算，不宜作为精确化学计量的依据。若需高精度定量（误差 <2% ），建议结合同步辐射XRD、中子衍射或化学分析法进行交叉验证。 |
5. Cu靶特征X射线波长
铜靶（Cu anode）的特征X射线由 Kα 和 Kβ 两个线系组成，其中 Kα 线因 2p3/2→1s （Kα1 ）和 2p1/2→1s （Kα2 ）跃迁产生精细结构分裂：
| 谱线 | 波长（Å） | 相对强度 | 备注 |
|---|---|---|---|
| Kα1 | 1.540538 | 100% | 高分辨测试及晶格参数精修的标准波长 |
| Kα2 | 1.544390 | ∼50% | 与 Kα1 形成双线，高角度区可分辨 |
| Kα （加权平均） | 1.541838 | — | 常规测试中常用的近似值 |
| Kβ | 1.392218 | ∼15% | 通常由Ni滤波片或石墨单色器滤除 注： 在精密晶胞参数测定、Rietveld精修及数据库比对（如ICDD PDF卡片）中，应明确采用 Kα1 波长 1.540538 A˚ ，以避免波长选取不一致导致的系统误差。 |
