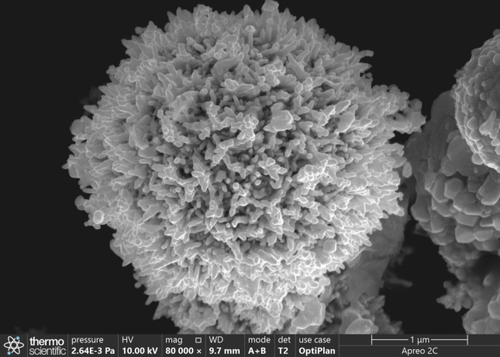

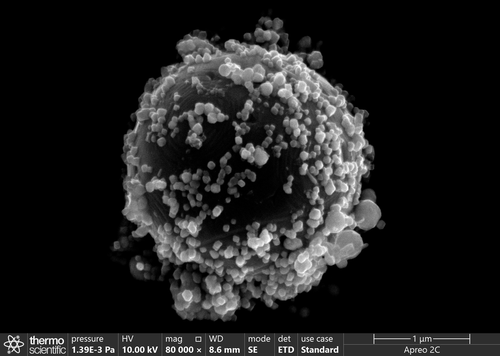

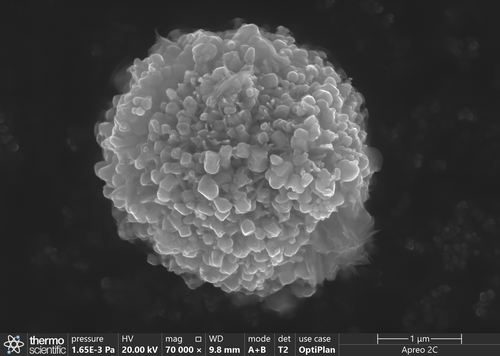

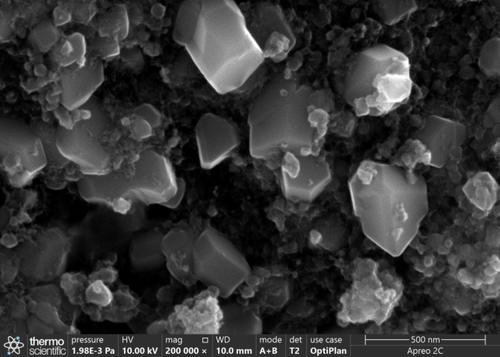

场发射扫描电子显微镜（Field Emission Scanning Electron Microscopy, SEM）是一种用于高分辨率微观形貌观察的高精密分析仪器。该设备具有大景深、高分辨率、成像直观且立体感强等特点，拥有宽广的放大倍数范围，并支持待测样品在三维空间内进行旋转与倾斜操作。SEM 的技术优势在于其适用样品种类丰富，在测试过程中几乎不对原始样品造成损伤或污染，并能够同步获取样品的形貌、结构、成分及结晶学信息。目前，扫描电子显微镜已广泛应用于材料学、生命科学、物理学、化学、地球科学、司法鉴定以及工业生产等领域的微观研究。

1. SEM测试在什么情况下需要喷金？喷金的目的及对样品的影响是什么？

喷金（溅射金）工序主要适用于不导电或导电性能较差的样品。通过在样品表面溅射一层极薄的金层，可有效减弱不导电或弱导电样品表面的荷电效应，从而显著提升图像质量并提高可观测的放大倍数。喷金的具体时间根据仪器设备的差异而有所不同。其主要影响在于：在较高倍数（如20万倍）下，样品表面可能会观察到金颗粒；同时，在EDS能谱分析中会出现明显的金（Au）特征峰。

2. SEM图像出现反差异常（如局部过亮或过暗）、图像畸变、图像漂移或模糊等问题如何解释？

上述现象通常是由荷电效应（Charging Effect）引起的。当电荷在样品表面累积并产生静电场时，会干扰入射电子束的发射与聚焦，从而影响图像质量。主要的解决方法包括：① 对样品表面进行喷金、喷铂、喷银或喷碳处理以增强导电性；② 缩小样品尺寸，以降低接触电阻。

3. 图像亮度偏暗或偏亮，或立体感不足的原因是什么？

此类问题主要与不同操作员的成像习惯及对明暗对比的把控程度有关。此类图像问题较为容易处理，通常可通过图像处理软件（如PPT或专业图像编辑软件）对亮度与对比度进行适当调整。

4. EDS分析主要分为哪几种模式？其区别是什么？

EDS分析主要分为三种模式：

点扫（Point Analysis）：分析特定像素点下的元素组成及其相对含量。

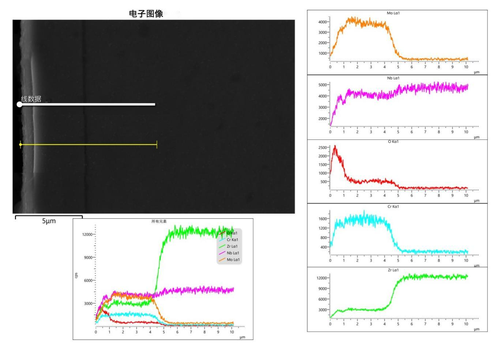

线扫（Line Scan）：分析沿设定路径上某元素的相对强度变化情况。

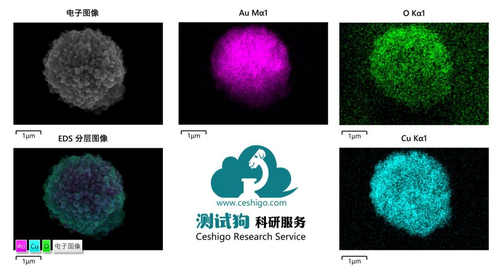

面扫（Mapping）：分析元素在特定视野范围内的空间分布情况。

5. 为什么部分EDS能谱图中存在强峰但未标注元素类型？

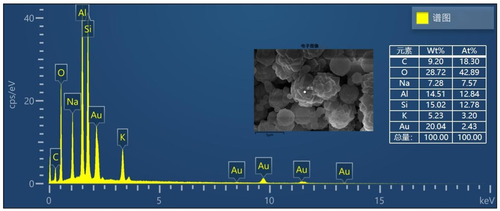

出现这种情况通常有以下几种可能：① 样品经过喷金处理，该强峰为金（Au）的特征峰；② 峰值对应的是样品中其他未被重点关注的元素；③ 样品中引入了杂质（此可能性较低）。

6. 在EDS分析中，为什么一个元素会对应多个峰位？

这是由于核外电子的能级跃迁类型不同。满足跃迁选律（涉及K、L、M、N等不同电子层）的跃迁方式不止一种，每种跃迁类型对应的能量差不同，因此在能谱图上表现为多个不同的特征峰。

7. 哪些材料必须进行喷金处理？

对于导电性不明确的样品，在无特殊要求的情况下，建议统一进行喷金处理。特别需要注意的是金属氧化物类样品，此类材料虽然外观看似具有导电性，但在SEM测试中通常表现出较差的导电性能，因此基本都需要喷金。

8. SEM测试样品的尺寸要求及厚度极限是多少？

粉末样品：仅需数毫克即可。

固体样品：理想尺寸为1×1 cm，厚度在0.5 cm以下。

极限尺寸：长、宽、厚最大可达3×3×0.5 cm。

9. SEM的放大倍数与标尺（Scale Bar）是否具有准确的对应关系？

两者之间没有统一的绝对对应关系。具体的对应方式取决于不同仪器的软件设置。在提出测试要求时，建议仅限制其中一项指标。

10. EDS数据的横纵坐标分别代表什么含义？

横坐标为能量（Energy），单位为keV；纵坐标为计数（Counts），单位为cps。
