残余应力_内应力测试

残余应力（Residual Stress）是指在消除外部载荷或不均匀温度场等作用后，依然存在于物体内部且处于自相平衡状态的内应力。残余应力的产生通常与机械加工或强化工艺相关，例如冷拉、弯曲、切削加工、滚压、喷丸、铸造、锻压、焊接以及金属热处理等。这些工艺过程中产生的不均匀塑性变形或相变，均可能导致材料内部形成残余应力。

残余应力测试是评估材料在无外部载荷状态下内部自平衡应力的关键技术。根据被测对象的材质、测量深度、精度要求以及是否允许破坏，可选用不同的检测方法：

1. X射线衍射法：通过测量晶格间距的变化来计算应力。该方法具有无损且精度高的特点，但仅限于晶体材料（如金属）的表面检测。

2. 钻孔法：通过在样品表面钻小孔，并利用应变片测量应力释放量，从而进行近表面应力分析。该方法适用于金属、陶瓷、塑料等多种材料，属于半破坏性检测方法。

3. 轮廓法：通过切割样品并测量切割面的变形量，以获取内部全场应力的分布情况，尤其适用于复杂的工程结构件。

此外，还可根据实际需求采用中子衍射、超声波法、磁测法等多种技术手段，以灵活满足不同的测试场景。

**1. 钻孔应变法**

测试原理：利用应变采集装置监测待测区域在钻孔前后的应变变化量，并结合材料标定获得的常数，计算出待测区域的残余应力值。

测试流程：材料标定 - 表面打磨- 粘贴应变片及端子 - 连接测量装置- 对中 - 钻孔 -数据测量 - 应力计算。

**2. 压痕应变法**

测试原理：通过球形压头在材料表面产生压痕，利用压痕诱导产生的应变增量来求解待测区域的残余应力。

测试流程：材料标定 - 表面打磨 -粘贴应变片及端子 -连接测量装置 - 对中 -打击压痕 - 读数。

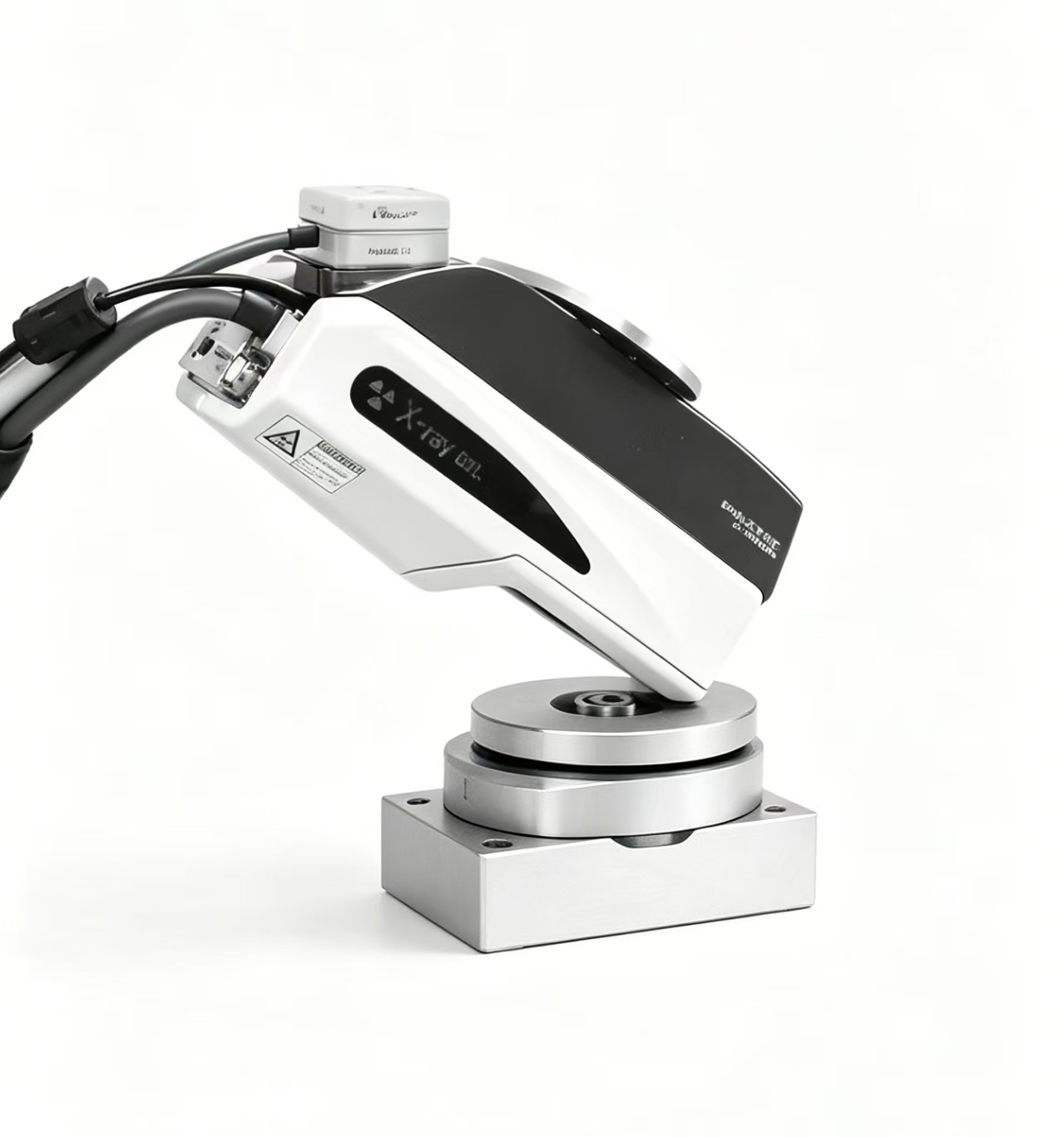

**3. X射线衍射法**

测试原理：对于多晶体材料，宏观应力被认为是相应区域内晶格应变的统计结果。本方法基于X射线衍射原理，通过测定晶格应变来计算材料的残余应力。

测试流程：设备组合与调试 - 检测面预处理 - 对焦- 射线检测 - 数据保存与记录。

**4. 超声临界折射纵波法**

执行标准：GB/T 32073-2015《无损检测 残余应力超声临界折射纵波检测方法》

测试原理：利用发射换能器激发的超声临界折射纵波在不同应力场中传播速度的差异，通过测量接收端的时间差来计算残余应力。

测试流程：材料标定 - 表面打磨 - 测量设备组装与连接 - 涂抹耦合剂 -测量 - 读数。

**5. 全释放应变法**

测试原理：在粘贴好应变片的试件上进行切割，通过应变片采集切割过程中释放的应变量，并结合胡克定律（Hooke's Law）计算出残余应力。

测试流程：粘贴应变片 - 切割试样 -数据测量-应力计算。
