颗粒形貌分析仪_粒度粒形分析

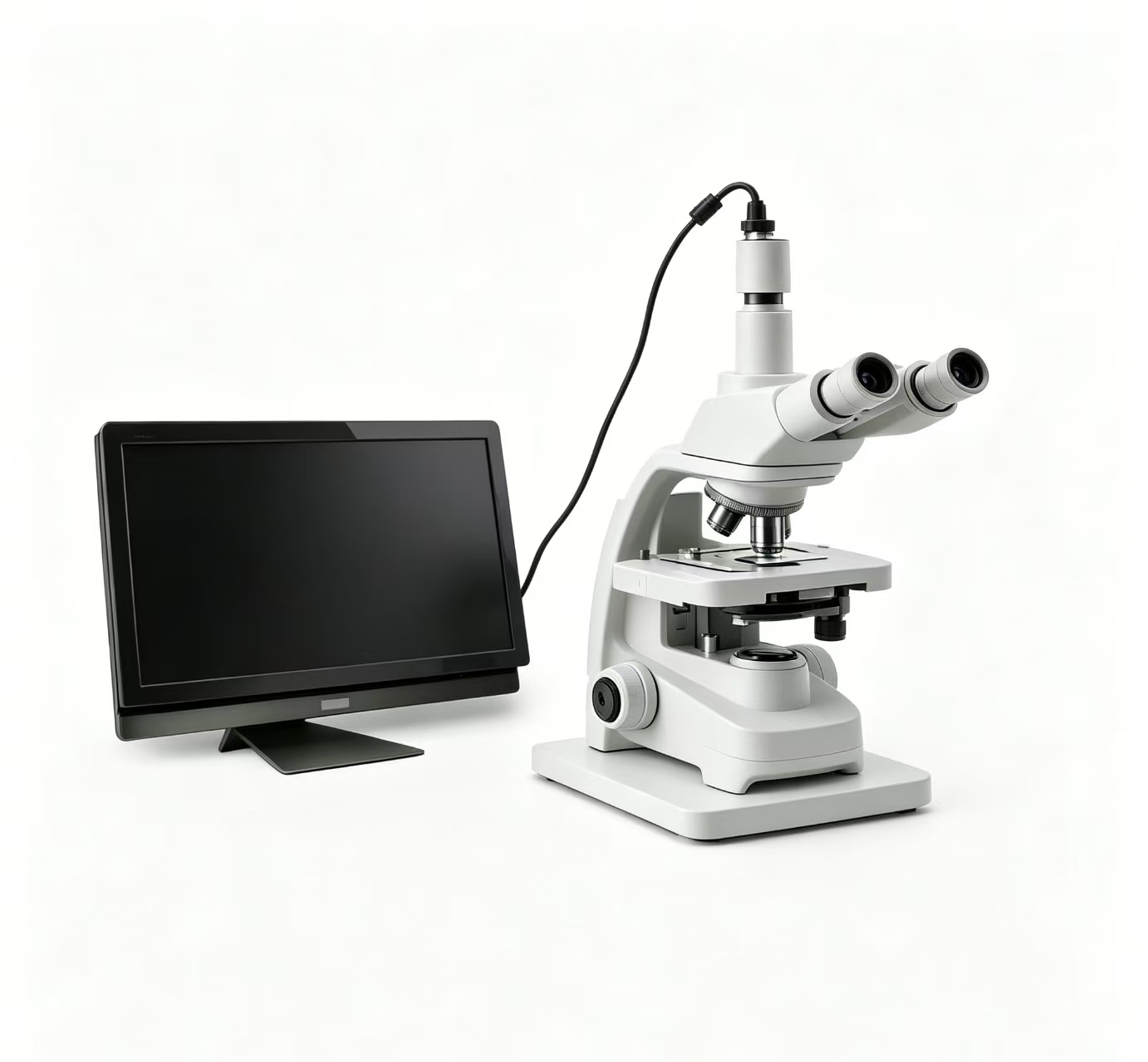

颗粒形貌分析仪将传统的显微测量技术与现代数字图像处理技术相结合。其基本工作流程为：利用专用数字摄像机捕捉显微图像并传输至计算机，随后通过专业的颗粒图像分析软件对图像进行处理与量化分析，从而获取单个颗粒的粒度与粒形信息。通过对大量颗粒数据的统计，可得出粒度中值（D50）及粒度分布、平均长径比及长径比分布、平均圆形度及圆形度分布等表征结果。在测量过程中，系统采用显微镜专用标准刻度尺对像素尺寸进行标定，根据颗粒图像所占的像素面积来度量颗粒大小，测量单位为微米。

测试原理是通过对颗粒数量及单个颗粒所含像素数的统计，计算每个颗粒的等圆面积和等球体积，进而推导出等圆面积直径、等球体积直径以及长径比等参数。为优化计算效率，BT-1600图像颗粒分析仪采用100个像素作为一个计量单位。下表列出了在不同物镜放大倍数下，100个像素所对应的具体粒径值。
